Αυτόματη οπτική επιθεώρηση PCBA
  • Αυτόματη οπτική επιθεώρηση PCBAΑυτόματη οπτική επιθεώρηση PCBA

Αυτόματη οπτική επιθεώρηση PCBA

Η Hitech ως επαγγελματίας κατασκευαστής, θα θέλαμε να σας παρέχουμε υψηλής ποιότητας αυτοματοποιημένη οπτική επιθεώρηση PCBA. Το PCBA Automated Optical Inspection (AOI) είναι μια τεχνολογία που χρησιμοποιείται στη διαδικασία κατασκευής των συγκροτημάτων πλακέτας τυπωμένου κυκλώματος για αυτόματη επιθεώρηση και αναγνώριση ελαττωμάτων ή ανωμαλιών στη συγκόλληση και την τοποθέτηση εξαρτημάτων.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η υψηλής ποιότητας αυτοματοποιημένη οπτική επιθεώρηση PCBA προσφέρεται από τον κινεζικό κατασκευαστή Hitech. Τα συστήματα AOI χρησιμοποιούν προηγμένες τεχνικές οπτικής απεικόνισης και αλγόριθμους υπολογιστών για την ανάλυση των PCB και τον εντοπισμό τυχόν αποκλίσεων από τα αναμενόμενα πρότυπα σχεδιασμού ή ποιότητας. Αυτά τα συστήματα είναι σε θέση να επιθεωρούν διάφορες πτυχές του PCBA, συμπεριλαμβανομένων των συνδέσμων συγκόλλησης, της παρουσίας και ευθυγράμμισης εξαρτημάτων, της πολικότητας και άλλων οπτικών ελαττωμάτων.


Η διαδικασία του PCBA AOI συνήθως περιλαμβάνει τα ακόλουθα βήματα:

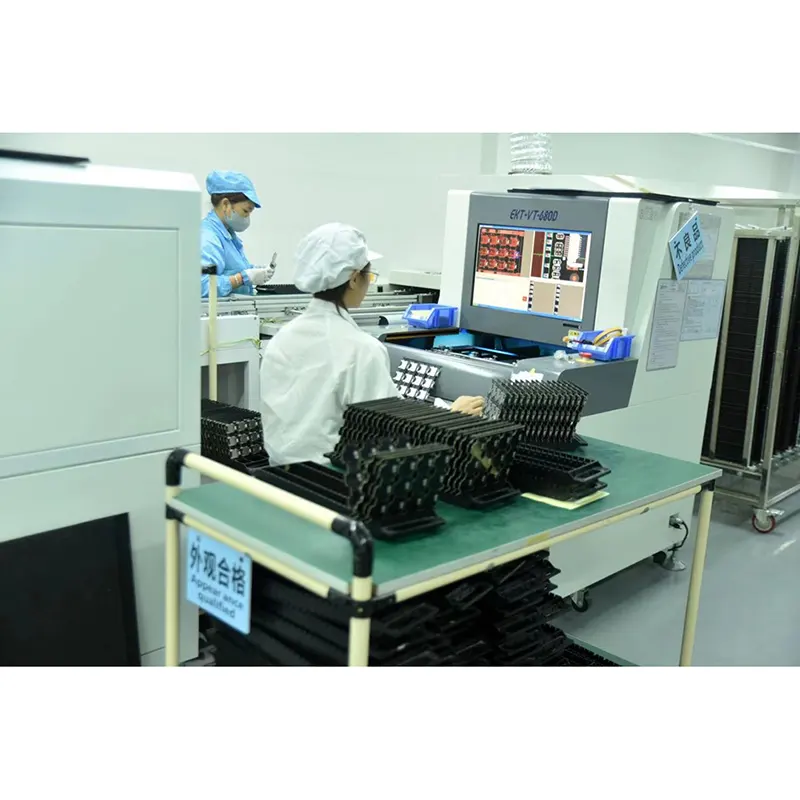

Λήψη εικόνας: Κάμερες υψηλής ανάλυσης καταγράφουν εικόνες του PCBA σε διάφορες γωνίες και συνθήκες φωτισμού.

Επεξεργασία εικόνας: Οι ληφθείσες εικόνες επεξεργάζονται χρησιμοποιώντας εξειδικευμένο λογισμικό που ενισχύει την αντίθεση, αφαιρεί το θόρυβο και εξάγει σχετικές λειτουργίες.

Ανίχνευση ελαττώματος: Οι επεξεργασμένες εικόνες συγκρίνονται με τις αναμενόμενες προδιαγραφές σχεδίασης ή τις εικόνες αναφοράς για τον εντοπισμό τυχόν αποκλίσεων ή ελαττωμάτων. Αυτό περιλαμβάνει έλεγχο για εξαρτήματα που λείπουν, λανθασμένα ευθυγραμμισμένα εξαρτήματα, ταφόπλακα, ανυψωμένα καλώδια, γεφύρωση συγκόλλησης, ανεπαρκή ή υπερβολική συγκόλληση και άλλες ανωμαλίες συγκόλλησης.

Ταξινόμηση ελαττωμάτων: Τα ανιχνευμένα ελαττώματα ταξινομούνται με βάση τη σοβαρότητά τους και τον αντίκτυπό τους στη λειτουργικότητα και την αξιοπιστία του PCBA. Αυτό βοηθά στην ιεράρχηση προτεραιοτήτων και στον καθορισμό των απαραίτητων διορθωτικών ενεργειών.

Αναφορά και ανάλυση: Το σύστημα AOI δημιουργεί λεπτομερείς αναφορές και στατιστικά στοιχεία σχετικά με τα επιθεωρημένα PCBA, συμπεριλαμβανομένων των τύπων, των ποσοτήτων και των τοποθεσιών ελαττωμάτων. Αυτές οι πληροφορίες βοηθούν στη βελτίωση της διαδικασίας και στον ποιοτικό έλεγχο.


Το PCBA AOI προσφέρει πολλά πλεονεκτήματα στη διαδικασία κατασκευής, όπως:


Ταχύτητα και αποτελεσματικότητα: Τα συστήματα AOI μπορούν να επιθεωρήσουν γρήγορα τα PCBA, μειώνοντας σημαντικά τον χρόνο επιθεώρησης σε σύγκριση με τις μη αυτόματες μεθόδους.

Ακρίβεια και συνέπεια: Η αυτοματοποιημένη διαδικασία επιθεώρησης εξαλείφει το ανθρώπινο λάθος και εξασφαλίζει συνεπή και αξιόπιστα αποτελέσματα.

Εξοικονόμηση κόστους: Το AOI μειώνει την ανάγκη για χειροκίνητη επιθεώρηση και εκ νέου επεξεργασία, ελαχιστοποιώντας το κόστος εργασίας και βελτιώνοντας τη συνολική απόδοση παραγωγής.

Βελτιστοποίηση Διαδικασιών: Τα δεδομένα και οι αναφορές που συλλέγονται από συστήματα AOI μπορούν να χρησιμοποιηθούν για τον εντοπισμό τάσεων, τη βελτίωση των διαδικασιών παραγωγής και την πρόληψη επαναλαμβανόμενων ελαττωμάτων.
