Πώς ο σχεδιασμός και η διάταξη PCB διαμορφώνουν τα σύγχρονα ηλεκτρονικά;

Πίνακας περιεχομένων

• Εισαγωγή στον σχεδιασμό και τη διάταξη PCB
• Γιατί έχει σημασία ο σχεδιασμός των PCB
• Βασικές αρχές της διάταξης PCB
• Κοινές Προκλήσεις Σχεδιασμού
• Βέλτιστες πρακτικές και τεχνικές λύσεις
• Υλικά και Κατασκευαστικά Θέματα
• Βιομηχανικές Εφαρμογές
• Πίνακας ανταλλαγών σχεδίου και σύγκρισης
• Επεξήγηση της ροής εργασίας σχεδίασης PCB
• Μελλοντικές τάσεις στη μηχανική PCB
• Συχνές Ερωτήσεις
• Σύναψη

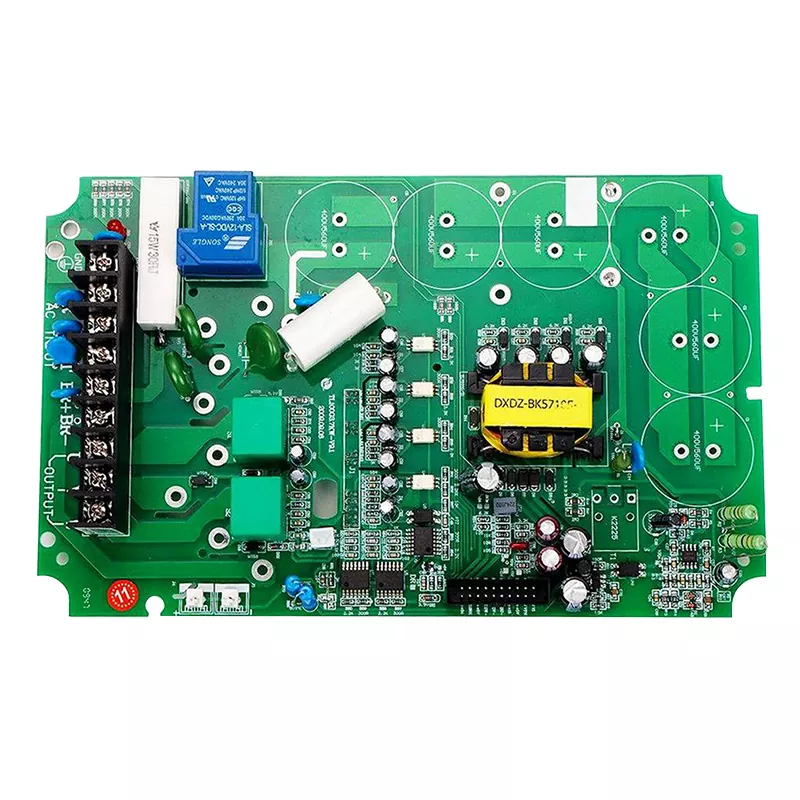

Εισαγωγή στον σχεδιασμό και τη διάταξη PCB

Ο σχεδιασμός και η διάταξη PCB είναι η δομημένη διαδικασία διάταξης ηλεκτρονικών εξαρτημάτων και δρομολόγησης ηλεκτρικών συνδέσεων σε μια πλακέτα τυπωμένου κυκλώματος. Αν και μπορεί να φαίνεται ότι είναι ένας καθαρά τεχνικός κλάδος, είναι στην πραγματικότητα μια ισορροπία ηλεκτρικής μηχανικής, μηχανικών περιορισμών, θερμικής φυσικής και πρακτικότητας κατασκευής.

Ένα καλά σχεδιασμένο PCB διασφαλίζει ότι τα σήματα ταξιδεύουν αποτελεσματικά, η ισχύς κατανέμεται ομοιόμορφα, η διαχείριση της θερμότητας γίνεται αποτελεσματικά και το προϊόν παραμένει σταθερό σε πραγματικές συνθήκες. Η κακή σχεδίαση, από την άλλη πλευρά, μπορεί να οδηγήσει σε παρεμβολές σήματος, υπερθέρμανση, σφάλματα συστήματος και ακόμη και πλήρη αστοχία της συσκευής.

Καθώς οι ηλεκτρονικές συσκευές γίνονται μικρότερες και πιο ισχυρές, η πολυπλοκότητα σχεδιασμού PCB συνεχίζει να αυξάνεται. Οι μηχανικοί πρέπει τώρα να λαμβάνουν υπόψη τα σήματα υψηλής ταχύτητας, την ηλεκτρομαγνητική συμβατότητα, τη δρομολόγηση πολλαπλών επιπέδων και την ενσωμάτωση συμπαγών εξαρτημάτων.

Γιατί έχει σημασία ο σχεδιασμός των PCB

Ο σχεδιασμός PCB δεν αφορά μόνο τη σύνδεση εξαρτημάτων—καθορίζει το ανώτατο όριο απόδοσης ενός ηλεκτρονικού προϊόντος. Ακόμη και τα πιο προηγμένα τσιπ δεν μπορούν να λειτουργήσουν σωστά εάν η διάταξη της πλακέτας εισάγει θόρυβο, αντίσταση ή αστάθεια.

• Σταθερότητα απόδοσης:Η σωστή δρομολόγηση εξασφαλίζει καθαρή μετάδοση σήματος.
• Θερμική απόδοση:Η καλή διάταξη αποτρέπει την υπερθέρμανση και παρατείνει τη διάρκεια ζωής του προϊόντος.
• Κόστος κατασκευής:Τα βελτιστοποιημένα σχέδια μειώνουν την πολυπλοκότητα της παραγωγής και τα απόβλητα.
• Αξιοπιστία προϊόντος:Οι σταθερές διατάξεις ελαχιστοποιούν τα ποσοστά αστοχίας υπό συνθήκες πίεσης.
• Επεκτασιμότητα:Ο αρθρωτός σχεδιασμός επιτρέπει μελλοντικές αναβαθμίσεις και αναθεωρήσεις.

Βασικές αρχές της διάταξης PCB

Η κατανόηση των θεμελιωδών αρχών της διάταξης PCB είναι απαραίτητη για τη δημιουργία ηλεκτρονικών συστημάτων υψηλής ποιότητας. Αυτές οι αρχές καθοδηγούν τους μηχανικούς σε κάθε στάδιο του σχεδιασμού.

1. Ακεραιότητα σήματος

Η ακεραιότητα του σήματος αναφέρεται στην ποιότητα των ηλεκτρικών σημάτων καθώς ταξιδεύουν μέσω του PCB. Η κακή δρομολόγηση, το υπερβολικό μήκος ίχνους ή οι παρεμβολές μπορούν να παραμορφώσουν τα σήματα.

2. Διανομή ισχύος

Ένα σταθερό δίκτυο διανομής ισχύος διασφαλίζει ότι όλα τα εξαρτήματα λαμβάνουν σταθερή τάση χωρίς διακυμάνσεις ή θόρυβο.

3. Στρατηγική γείωσης

Ένα καλά σχεδιασμένο επίπεδο γείωσης μειώνει τις ηλεκτρομαγνητικές παρεμβολές και βελτιώνει τη σταθερότητα του κυκλώματος.

4. Θερμική Διαχείριση

Η απαγωγή θερμότητας πρέπει να λαμβάνεται υπόψη κατά τη διάταξη για να αποφευχθεί η υπερθέρμανση των ευαίσθητων εξαρτημάτων.

5. Τοποθέτηση εξαρτημάτων

Η στρατηγική τοποθέτηση μειώνει το μήκος του ίχνους, βελτιώνει τη ροή του σήματος και απλοποιεί την κατασκευή.

Κοινές Προκλήσεις Σχεδιασμού

Οι μηχανικοί σχεδιασμού PCB συχνά αντιμετωπίζουν πολλαπλές προκλήσεις που μπορούν να επηρεάσουν τόσο τη λειτουργικότητα όσο και την αποδοτικότητα της παραγωγής.

• Ηλεκτρομαγνητική παρεμβολή μεταξύ ιχνών υψηλής ταχύτητας
• Υπερθέρμανση λόγω κακής θερμικής σχεδίασης
• Καθυστέρηση σήματος σε μεγάλα ή ακατάλληλα δρομολογημένα ίχνη
• Περιορισμοί χώρου σε συμπαγείς συσκευές
• Περιορισμοί παραγωγής και ζητήματα βελτιστοποίησης κόστους

Αυτές οι προκλήσεις απαιτούν συχνά επαναληπτικές βελτιώσεις σχεδιασμού και επικύρωση βάσει προσομοίωσης πριν από την παραγωγή.

Βέλτιστες πρακτικές και τεχνικές λύσεις

Ο επιτυχημένος σχεδιασμός PCB βασίζεται σε αποδεδειγμένες πρακτικές μηχανικής που μειώνουν τους κινδύνους και βελτιώνουν την απόδοση.

• Χρησιμοποιήστε σύντομη και άμεση δρομολόγηση για σήματα υψηλής ταχύτητας
• Εφαρμόστε στοίβες PCB πολλαπλών στρώσεων για πολύπλοκα κυκλώματα
• Ξεχωριστές περιοχές αναλογικής και ψηφιακής γείωσης
• Τοποθετήστε τους πυκνωτές αποσύνδεσης κοντά στις ακίδες τροφοδοσίας
• Εκτελέστε θερμική προσομοίωση πριν την οριστικοποίηση της διάταξης
• Ακολουθήστε τους κανόνες σχεδιασμού του κατασκευαστή νωρίς στη διαδικασία

Αυτές οι στρατηγικές βελτιώνουν σημαντικά τη σταθερότητα του σήματος, μειώνουν το θόρυβο και ενισχύουν την αξιοπιστία του προϊόντος.

Υλικά και Κατασκευαστικά Θέματα

Η επιλογή των υλικών παίζει κρίσιμο ρόλο στην απόδοση των PCB. Διαφορετικά υποστρώματα προσφέρουν ποικίλες ηλεκτρικές και θερμικές ιδιότητες.

Βιομηχανικές Εφαρμογές Σχεδιασμού PCB

Ο σχεδιασμός και η διάταξη PCB είναι απαραίτητες σε ένα ευρύ φάσμα βιομηχανιών, καθεμία με μοναδικές απαιτήσεις.

• Καταναλωτικά Ηλεκτρονικά:Smartphone, tablet και φορητές συσκευές
• Συστήματα Αυτοκινήτων:Μονάδες ελέγχου κινητήρα, αισθητήρες, infotainment
• Ιατρικές συσκευές:Διαγνωστικά μηχανήματα, συστήματα παρακολούθησης
• Βιομηχανικός Αυτοματισμός:Ρομποτική, συστήματα PLC, πίνακες ελέγχου
• Τηλεπικοινωνίες:Υλικό δικτύωσης και συστήματα επικοινωνίας

Πίνακας ανταλλαγών σχεδίου και σύγκρισης

Ο σχεδιασμός των PCB απαιτεί συχνά εξισορρόπηση της απόδοσης, του κόστους και της δυνατότητας κατασκευής. Παρακάτω είναι μια σύγκριση των κοινών αντισταθμίσεων.

Επεξήγηση της ροής εργασίας σχεδίασης PCB

Μια δομημένη ροή εργασίας εξασφαλίζει ακρίβεια και αποτελεσματικότητα από την ιδέα μέχρι την παραγωγή.

1. Ανάλυση απαιτήσεων και ορισμός προδιαγραφών
2. Σχηματικός σχεδιασμός και σχεδιασμός κυκλωμάτων
3. Επιλογή και επικύρωση εξαρτημάτων
4. Σχεδιασμός και δρομολόγηση διάταξης PCB
5. Έλεγχος και προσομοίωση κανόνων σχεδίασης
6. Κατασκευή και δοκιμή πρωτοτύπων
7. Τελική παραγωγή και βελτιστοποίηση

Κάθε στάδιο διαδραματίζει κρίσιμο ρόλο στη διασφάλιση ότι το τελικό προϊόν ανταποκρίνεται στις προσδοκίες απόδοσης και αξιοπιστίας.

Μελλοντικές τάσεις στη μηχανική PCB

Η τεχνολογία PCB συνεχίζει να εξελίσσεται με ταχείς ρυθμούς, λόγω της ζήτησης για μικρότερα, ταχύτερα και ισχυρότερα ηλεκτρονικά.

• Αυξημένη χρήση της τεχνολογίας HDI (High-Density Interconnect).
• Ενσωμάτωση εργαλείων σχεδιασμού PCB με τη βοήθεια AI
• Ανάπτυξη εξαιρετικά μικροσκοπικών εξαρτημάτων
• Προηγμένα υλικά θερμικής διαχείρισης
• Ευέλικτη και φορητή επέκταση ηλεκτρονικών

Αυτές οι καινοτομίες διαμορφώνουν την επόμενη γενιά ηλεκτρονικών συσκευών σε όλες τις βιομηχανίες.

Συχνές Ερωτήσεις

Τι είναι ο σχεδιασμός και η διάταξη PCB;

Είναι η διαδικασία σχεδιασμού της φυσικής διάταξης ηλεκτρονικών εξαρτημάτων και δρομολόγησης ηλεκτρικών συνδέσεων σε μια πλακέτα κυκλώματος.

Γιατί είναι σημαντική η διάταξη PCB;

Επηρεάζει άμεσα την απόδοση, την ακεραιότητα του σήματος, τη θερμική σταθερότητα και τη συνολική αξιοπιστία του προϊόντος.

Τι λογισμικό χρησιμοποιείται για το σχεδιασμό PCB;

Τα κοινά εργαλεία περιλαμβάνουν το Altium Designer, το KiCad, το Eagle και το OrCAD.

Ποια είναι η διαφορά μεταξύ PCB μονής και πολλαπλής στρώσης;

Οι πλακέτες μονής στρώσης είναι απλούστερες και φθηνότερες, ενώ οι πλακέτες πολλαπλών στρώσεων υποστηρίζουν πολύπλοκα κυκλώματα υψηλής απόδοσης.

Πώς μπορεί ο σχεδιασμός PCB να μειώσει το κόστος παραγωγής;

Η βελτιστοποίηση της διάταξης, η μείωση του αριθμού στρώσεων όπου είναι δυνατόν και η τήρηση των οδηγιών κατασκευής μπορούν να μειώσουν σημαντικά το κόστος.

Σύναψη

Ο σχεδιασμός και η διάταξη PCB είναι ένας θεμελιώδης κλάδος στη σύγχρονη ηλεκτρονική μηχανική. Καθορίζει πόσο αποτελεσματικά αποδίδει ένα προϊόν, πόσο καιρό διαρκεί και πόσο οικονομικά αποδοτικό είναι η κατασκευή του. Καθώς η τεχνολογία προχωρά, ο σχεδιασμός των PCB συνεχίζει να εξελίσσεται, απαιτώντας βαθύτερη ενοποίηση εργαλείων προσομοίωσης, επιστήμης υλικών και μηχανικής ακριβείας.

Οι εταιρείες που επενδύουν σε διαδικασίες σχεδιασμού PCB υψηλής ποιότητας βρίσκονται σε καλύτερη θέση για να παρέχουν αξιόπιστα, καινοτόμα και ανταγωνιστικά ηλεκτρονικά προϊόντα στην παγκόσμια αγορά.
